Описание процесса работы по сериализации Ручная линия

1. ОБЩИЕ ПОЛОЖЕНИЯ

Сериализация и агрегация нужны в маркировке товаров для обеспечения прозрачности перемещения продукции. Эти процессы взаимодополняют друг друга: сериализация применяется на уровне отдельных товаров, агрегация — управляет группами сериализованных товаров.

Сериализация — это присвоение уникального серийного номера каждой единице товара. Это шаг перед самой маркировкой.

Агрегация — это объединение маркированных товаров в общие упаковки (коробки, паллеты, наборы) с присвоением им общего кода.

2. ПОДГОТОВКА К РАБОТЕ

Приступая к работе.

Подаем питание на моноблок, ждем включения и запускаем ПО «ENCODE», в информационном окне

manual_line_1

выбираем пользователя «Администратор» и вводим пароль ENCODE

manual_line_2 Если задание было отправлено из уровня L3 (Encode Track, Кластер маркировки и пр.), но в списке заданий не появилось, необходимо совершить синхронизацию, нажать на кнопку «синхронизировать». manual_line_3 Перед запуском задания необходимо убедиться в том, что все сканеры и принтеры включены в сеть и находятся в рабочем состоянии, без включения одного из устройств задание не будет запущено в производство. manual_line_4 Выбираем нужное нам задание (ставим галочку) и нажимаем кнопку «В ПРОИЗВОДСТВО».

Задание запускается в производство.

Состав разделов в окне мониторинга задания определяется параметрами производственного задания. Например, если задание настроено с использованием только первого уровня агрегации транспортных упаковок, в мониторинге будут отображаться следующие разделы: Сериализация и Агрегация транспортных упаковок

Далее открывается рабочее окно выбранного задания, окно состоит из трёх основных уровней:

Сериализация — обработка единичной продукции, считывание и нанесение кода потребительской упаковки
Агрегация транспортных упаковок — формирование транспортных упаковок (коробок)
Агрегация паллет — формирование паллет

В редких случаях используются дополнительные уровни: агрегация наборов и групповые упаковки - Агрегация наборов — объединение продукции в наборы
(например: подарочный набор из нескольких товаров) - Агрегация групповых упаковок — формирование групповых упаковок
(например: объединение нескольких единиц продукции в одну упаковку — шоу-бокс или термоусадка)

Отправляем на печать этикетки из раздела «Сериализация»:

Для отправки этикеток на печать из раздела «Сериализация» нажмите кнопку «Печать», расположенную напротив блока «Сериализация»; в информационном окне «Отправить на печать» укажите количество этикеток, при этом для проверки корректности печати DataMatrix-кода (далее — ДМ-код) рекомендуется сначала напечатать 3–5 этикеток, после чего подтвердите отправку кодов на печать кнопкой «Печать». manual_line_8

Внимание: повторная отправка этикеток невозможна, при выключении принтера из сети в момент печати, отправленные на печать коды удаляются из буфера печати безвозвратно.

Необходимо осуществить визуальную проверку распечатанных ДМ кодов:

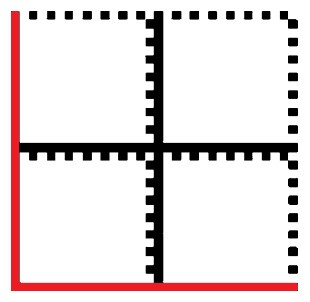

они должны иметь «уголок» нижнюю и левую границу в виде буквы L, у этикетки с ДМ кодом обязательно должны быть «поля тишины» - ДМ коды не должны распечатываться вплотную к краю этикетки. manual_line_9

Пример правильной и неправильной печати DataMatrix-кода manual_line_10 Также необходимо проверить выборочно коды (3 - 5 шт.) в приложении «ЧЗ бизнес» или «Чекмарк».

Пример проверки в «Чекмарк»: manual_line_11

Пример проверки в «ЧЗ бизнес»: manual_line_12

необходимо произвести физическую маркировку сканеров:

к уровню «Сериализация» подключен сканер «Сериализация № 0»;

к уровню «Агрегация транспортных упаковок» подключен сканер «Агрегация № 1 (КОР)»;

к уровню «2 УРОВЕНЬ» подключен сканер «Агрегация № 2 (ПАЛ)».

manual_line_13 Сканеры по умолчанию настроены на «спящий режим», чтобы активировать их, необходимо:

зажать курок сканера на 5-7 секунд;
сканер издаст сигнал активации - сканер готов к работе.

3. ПРОВЕДЕНИЕ СЕРИАЛИЗАЦИИ

После проверки кодов необходимо распечатать нужное нам количество этикеток:

нажимаем на кнопку «ПЕЧАТЬ» (на экране в блоке «СЕРИАЛИЗАЦИЯ»);
в информационном окне «отправить на печать» выбираем количество этикеток, после чего подтвердите отправку кодов на печать кнопкой «Печать».
0 УРОВЕНЬ «Сериализация»

Линия в работе, можно наносить этикетки на продукцию с напечатанными ДМ кодами.

Сканировать сканером 0 в режиме «Сериализация»

В процессе работы будет происходить наполнение счётчика «НАНЕСЕНО:»

manual_line_16

1 УРОВЕНЬ «Агрегация транспортных упаковок»
Агрегация транспортных упаковок через добавление в «VIRTUAL Агрегат № 1»

При формировании коробки производим действия:

сканером 1 в режиме «Добавление в виртуальный агрегат 1», сканируем ДМ коды с этикеток, нанесённые на единицы продукции (потребительские упаковки)

после выполнения сканирования, отсканированные ДМ коды попадают в «VIRTUAL Агрегат № 1», происходит его наполнение (индикация, смена цвета наполненности виртуального агрегата) и наполнение счётчика «Виртуальные агрегаты».

после наполнения «VIRTUAL Агрегат № 1» происходит перенос виртуального агрегата в агрегат и перенос кол-ва из счётчика «Виртуальные агрегаты» в счётчик «Агрегировано»;

добавление новой коробки продукции и изменения цифры в счётчике «НАНЕСЕНО:»;

происходит печать этикетки агрегата транспортной упаковки (коробки);

manual_line_17

Закрытие неполного «VIRTUAL Агрегат № 1»

Позволяет закрыть виртуальный агрегат до достижения его наполненности

Необходимо добавить в виртуальный агрегат последние единицы продукции, после нажать на кнопку «ЗАКРЫТЬ АГРЕГАТ»

manual_line_18 высветится информационное окно с подтверждением и наличием всех ДМ кодов в данном агрегате, нажимаем «ОК».

manual_line_19

Повторная печать этикетки «Агрегат № 1»

После закрытия агрегата 1, можно распечатать повторную этикетку (при необходимости).

manual_line_20 Перевести сканер 1 в режим «Повторная печать этикетки» и просканировать агрегационный коробочный штрих код (далее ШК). manual_line_21 Если коробочная этикетка безвозвратно утрачена, необходимо взять продукт из этой агрегированной коробки, перевести сканер 1 в режим «Печать этикетки по ДМ коду» и просканировать ДМ код продукта. manual_line_22

2 УРОВЕНЬ «Агрегация паллет»
Агрегация паллетных упаковок через добавление в «VIRTUAL Агрегат № 2»

При формировании паллеты производим действия:

сканером 2 в режиме «Добавить в виртуальный Агрегат 2», сканируем агрегационные ШК коды с этикеток, нанесенные на коробки (агрегат 1-го уровня)

после выполнения сканирования отсканированные коробочные этикетки попадают «VIRTUAL Агрегат №2», происходит его наполнение (индикация, смена цвета наполненности виртуального агрегата) и наполнение счётчика «Виртуальные агрегаты».

после наполнения «VIRTUAL Агрегат № 1» происходит перенос виртуального агрегата в агрегат и перенос кол-ва из счётчика «Виртуальные агрегаты»в счётчик «Агрегировано»;

добавление новой паллеты и изменения цифры в счётчике «НАНЕСЕНО:»;

происходит печать этикетки агрегата паллеты;

manual_line_23

Закрытие неполного «VIRTUAL Агрегат № 2»

Позволяет закрыть виртуальный агрегат до достижения его наполненности

Необходимо проверить все ли коробки добавлены в виртуальный агрегат 2 (в том числе последняя неполная коробка), после нажать на кнопку «ЗАКРЫТЬ АГРЕГАТ»

manual_line_24 высветится информационное окно с подтверждением и наличием всех ДМ кодов в данном агрегате, нажимаем «ОК».

manual_line_25

Повторная печать этикетки «Агрегат № 2»

После закрытия агрегата 2, можно распечатать повторную этикетку (при необходимости).

manual_line_26

Перевести сканер 2 в режим «Повторная печать этикетки» и просканировать агрегационный паллетный ШК.

manual_line_27

Если паллетная этикетка безвозвратно утрачена, необходимо взять короб из этой агрегированной паллеты, перевести сканер 2 в режим «Печать этикетки по коробочному коду» и просканировать агрегационный коробочный ШК.

manual_line_21

Завершение задания и отправка отчёта по заданию.

По завершению работы - остановить задание:

manual_line_29 Нажимаем кнопку «СТОП» Задание останавливается Попадаем в начальный экран:

manual_line_30

После проведения сериализации и агрегации, необходимо создать отчёт по заданию:

Выделяем задание (ставим галочку на против нужного задания);

Нажимаем кнопку «СОЗДАТЬ ОТЧЁТ»

Данное задание меняет статус с «Остановлено» на «Отчёт отправлен»

Задание завершено.

4. ОПИСАНИЕ РАБОТЫ ПРИ ПРОВЕДЕНИИ МАНИПУЛЯЦИЙ С ИЗЪЯТИЯМИ И РАСФОРМИРОВАНИЯМИ.

Внимание: при совершении манипуляций с изъятиями и расформированиями необходимо убедиться о нахождении кода в определённом уровне агрегации, для этого необходимо просканировать любым сканером код в режиме «Информация о коде»

Если продукт находится в двух уровнях агрегации: в коробке и паллете, все действия должны проводится строго в обратном порядке:

шаг 1 изъятие из агрегата паллет;
шаг 2 изъятие из агрегата транспортных упаковок;
изъятие из сериализации.
Описание режимов сканеров
Сканер «Сериализация № 0»:

Информация о коде - выводит информацию любого сканируемого кода;

Сериализация - производит сериализацию (нанесение) сканируемого кода и добавление в виртуальный агрегат 1;

Изъятие кода - производит изъятие сканируемого кода из сериализации (отбраковку);
Сканер «Агрегация № 1 (КОР)»

Информация о коде - выводит информацию любого сканируемого кода;

Печать этикетки по ДМ коду - производит повторную печать этикетки Агрегата 1-го уровня (коробочная этикетка) по вложенному в коробку ДМ коду;

Повторная печать этикетки - производит повторную печать этикетки Агрегата 1-го уровня, при сканировании этикетки Агрегата 1-го уровня (коробочной этикетки);

Изъятие из виртуального «Агрегат 1» - производит изъятие ДМ кода из виртуального Агрегата 1 (считывается ДМ код);

Добавление в виртуальный «Агрегат 1» - производит добавление ДМ кода в виртуальный Агрегат 1 (считывается ДМ код);

Расформировать «Агрегат 1» по этикетке - производит расформирование Агрегата 1-го уровня (по коробочной этикетке);

Изъять ДМ из «Агрегат 1» - изъятие ДМ кода из Агрегата 1 (считывается ДМ код);

Добавить ДМ в «Агрегат 1» - производит добавление ДМ кода в Агрегат 1 (считывается с начала коробочный, затем ДМ код).
Сканер «Агрегация № 2 (ПАЛ)»

Информация о коде - выводит информацию любого сканируемого кода;

Печать этикетки по коробочному коду - производит повторную печать этикетки Агрегата 2-го уровня (паллетная этикетка) по вложенному коробочному коду;

Повторная печать этикетки - производит повторную печать этикетки Агрегата 2-го уровня, при сканировании этикетки Агрегата 2-го уровня (паллетной этикетки);

Изъятие из виртуального «Агрегат 2» - производит изъятие коробочного кода из виртуального Агрегата 2 (считывается коробочный код);

Добавление в виртуальный «Агрегат 2» - производит добавление коробочного кода в виртуальный Агрегат 2 (считывается коробочный код);

Расформировать «Агрегат 2 по этикетке» - производит расформирование Агрегата 2-го уровня (по паллетной этикетке);

Изъять коробку из «Агрегат 2» - изъятие агрегационного коробочного из Агрегата 2 (считывается коробочный код);

Добавить коробку в «Агрегат 2» - производит добавление коробочного кода в Агрегат 2 (считывается с начала паллетный, затем коробочный код).
Действия с «Агрегация 1-го уровня»
Изъятие ДМ кода из «VIRTUAL Агрегат № 1» (из виртуального агрегата коробки)

Внимание: перед проведением манипуляции необходимо убедится в нахождении ДМ кода на данном уровне:

Перевести сканер 1 в режим «Изъятие их виртуального «Агрегат 1»»и просканировать ДМ код.

Внимание: после изъятия из виртуального агрегата 1, ДМ коды повреждённой продукции необходимо изъять из сериализации и сканировать сканером 0 в режиме «Изъятие кода», если из виртуальной коробки были изъяты единицы неповреждённой продукции, необходимо их снова добавить в VIRTUAL Агрегат № 1 сканером 1 в режиме «Добавление в виртуальный «Агрегат 1».
Расформирование «VIRTUAL Агрегат № 1» (расформирование виртуальной коробки)

Если по какой-то причине, появилась необходимость в расформировании виртуальной коробки, необходимо нажать на кнопку «РАСФОРМИРОВАТЬ» у Вас высветится информационное окно с предупреждением о расформировании данного агрегата, нажимаем «ОК».

Внимание: после расформирования виртуального агрегата 1, ДМ коды повреждённой продукции необходимо изъять из сериализации и сканировать сканером 0 в режиме «Изъятие кода», если в коробке были единицы неповреждённой продукции, необходимо их снова добавить в VIRTUAL Агрегат № 1 сканером 1 в режиме «Добавление в виртуальный «Агрегат 1».
Расформирование «Агрегат № 1» (расформирование коробки)

Перевести сканер 1 в режим «Расформировать «Агрегат 1»» и просканировать коробочный код.

Внимание: после расформирования агрегата 1, ДМ коды повреждённой продукции необходимо изъять из сериализации и сканировать сканером 0 в режиме «Изъятие кода» , если в коробке были единицы неповреждённой продукции, необходимо их снова добавить в VIRTUAL Агрегат № 1 сканером 1 в режиме «Добавление в виртуальный «Агрегат 1».
Изъятие ДМ кода из «Агрегат № 1» (из коробки без перепечатывания этикетки)

Внимание: перед проведением манипуляции необходимо убедится в нахождении ДМ кода на данном уровне.
Информация о ДМ коде:
Информация о коробочном коде:

Перевести сканер 1 в режим «Изъять ДМ из «Агрегат 1»» и просканировать ДМ код из данной коробки.
Внимание: необходимо проверить было ли произведено фактическое изъятие кода из коробки, для этого необходимо перевести сканер 1 в режим** «Информация о коде» и просканировать:
Агрегационный коробочный код: проверить что в списке отсутствует данный ДМ код:
ДМ код продукции: проверить что он не состоит в агрегате 1:

Внимание: после изъятия из агрегата 1, ДМ коды повреждённой продукции необходимо изъять из сериализации и сканировать сканером 0 в режиме «Изъятие кода».
Добавление ДМ кода в «Агрегат № 1» (взамен ранее изъятого ДМ кода без перепечатывания коробочной этикетки)

Перевести сканер 0 в режим «Сериализация» просканировать ДМ код (который мы хотим вложить в коробку взамен ранее изъятого кода).

Перевести сканер 1 в режим «Добавить ДМ в «Агрегат 1»» и просканировать:
Агрегационный код коробки: чтобы дать понять системе, куда именно нужно вложить ДМ код.
ДМ код, не меняя режим 1 «добавить ДМ в коробку».

Внимание: необходимо проверить было ли произведено фактическое добавление ДМ кода в коробку, для этого необходимо перевести сканер 1 в режим «Информация о коде» и просканировать:
Агрегационный коробочный код: проверить что в коробку был добавлен 1 ДМ код:
ДМ код продукции: проверить что он состоит в агрегате 1 и сверить номер:
Действия с «Агрегация 2-го уровня»
Изъятие коробки из «VIRTUAL Агрегат № 2» (из виртуального агрегата паллеты)
Внимание: перед проведением манипуляции необходимо убедится в нахождении коробочного кода на данном уровне:
Перевести сканер в режим «Изъятие из виртуального «Агрегат 2»» и просканировать агрегационный коробочный код.

Внимание: если из виртуальной паллеты были изъяты неповреждённые коробки необходимо снова добавить их в VIRTUAL Агрегат № 2 сканером 2 в режиме «Добавление в виртуальный «Агрегат 2»

Напоминание: после изъятия из виртуального агрегата 2, ДМ коды повреждённой продукции необходимо изъять из коробки и из сериализации:
1 шаг: ДМ код повреждённой продукции необходимо изъять из коробки (без перепечатывания этикетки) и сканировать сканером 1 в режиме Изъять ДМ из «Агрегат 1» или расформировать коробку с повреждённой продукцией и сканировать коробочный код сканером 1 в режиме «Расформировать «Агрегат 1» по этикетке».
2 шаг: ДМ коды повреждённой продукции необходимо изъять из сериализации и сканировать сканером 0 в режиме «Изъятие кода».
Расформирование «VIRTUAL Агрегат № 2» (расформирование виртуальной паллеты)

Если по какой-то причине, появилась необходимость в расформировании виртуальной паллеты, необходимо нажать на кнопку «РАСФОРМИРОВАТЬ» у Вас высветится информационное окно с предупреждением о расформировании данного агрегата, нажимаем «ОК».

Внимание: если в паллете были неповреждённые коробки необходимо снова добавить их в VIRTUAL Агрегат № 2 сканером 2 в режиме «Добавление в виртуальный «Агрегат 2»

Напоминание: после расформирования виртуального агрегата 2, ДМ коды повреждённой продукции необходимо изъять из коробки и из сериализации:
1 шаг: ДМ код повреждённой продукции необходимо изъять из коробки (без перепечатывания этикетки) и сканировать сканером 1 в режиме «Изъять ДМ из «Агрегат 1»» или расформировать коробку с повреждённой продукцией и сканировать коробочный код сканером 1 в режиме «Расформировать «Агрегат 1» по этикетке».
2 шаг: ДМ коды повреждённой продукции необходимо изъять из сериализации и сканировать сканером 0 в режиме «Изъятие кода».
Расформирование «Агрегат № 2» (расформирование паллеты)

Перевести сканер 2 в режим «Расформировать «Агрегат 2» по этикетке» и просканировать агрегационный паллетный код.

Внимание: если в паллете были неповреждённые коробки необходимо снова добавить их в VIRTUAL Агрегат № 2 сканером 2 в режиме «Добавление в виртуальный «Агрегат 2»

Напоминание: после расформирования агрегата 2, ДМ коды повреждённой продукции необходимо изъять из коробки и из сериализации:
1 шаг: ДМ код повреждённой продукции необходимо изъять из коробки (без перепечатывания этикетки) и сканировать сканером 1 в режиме Изъять ДМ из «Агрегат 1» или расформировать коробку с повреждённой продукцией и сканировать коробочный код сканером 1 в режиме Расформировать «Агрегат 1» по этикетке. 2 шаг: ДМ коды повреждённой продукции необходимо изъять из сериализации и сканировать сканером 0 в режиме «Изъятие кода».
Изъятие коробки из «Агрегат № 2» (из паллеты без перепечатывания этикетки)

Внимание: перед проведением манипуляции необходимо убедится в нахождении коробочного кода на данном уровне.
Информация о коробочном коде:
Информация о паллетном коде:

Перевести сканер 2 в режим «Изъять коробку из «Агрегат 2»» и просканировать агрегационный код коробки

Внимание: необходимо проверить было ли произведено фактическое изъятие коробки из паллеты, для этого необходимо перевести сканер 2 в режим и просканировать:
Агрегационный паллетный код, проверить что в списке отсутствует данный агрегационный коробочный код:
Агрегационный код коробки: проверить что он не состоит в агрегате 2:

Внимание: если в паллете были неповреждённые коробки необходимо снова добавить их в VIRTUAL Агрегат № 2 сканером 2 в режиме «Добавление в виртуальный «Агрегат 2» или добавить их в Агрегат № 2 сканером 2 в режиме «Добавить коробку в «Агрегат 2»

Напоминание: после изъятия из агрегата 2, ДМ коды повреждённой продукции необходимо изъять из коробки и из сериализации:
1 шаг: ДМ код повреждённой продукции необходимо изъять из коробки (без перепечатывания этикетки) и сканировать сканером 1 в режиме Изъять ДМ из «Агрегат 1» или расформировать коробку с повреждённой продукцией и сканировать коробочный код сканером 1 в режиме Расформировать «Агрегат 1» по этикетке.
2 шаг: ДМ коды повреждённой продукции необходимо изъять из сериализации и сканировать сканером 0 в режиме «Изъятие кода».
Добавление коробки в «Агрегат № 2» (взамен ранее изъятой коробки без перепечатывания паллетной этикетки)

Перевести сканер 2 в режим «Добавить коробку в «Агрегат 2»» и просканировать:
Агрегационный код паллеты (чтобы дать понять системе, куда именно нужно вложить коробку)
Агрегационный коробочный код, не меняя режим 2 «добавить коробку в «Агрегат 2».

Внимание: необходимо проверить было ли произведено фактическое добавление коробки в паллету, для этого необходимо перевести сканер 2 в режим «Информация о коде» и просканировать:
Агрегационный паллетный код: проверить что в паллету был добавлен 1 код коробки:
Агрегационный код коробки: проверить что он состоит в агрегате 2 и сверить номер:
