Статистика
Описание
Статистика в ETL представляет собой набор счётчиков оборудования, значения которых приходят от оборудования, а так же счётчиков, зарегистрированных посредством узла "Счётчик" в схемах оборудования.
Статистика ETL

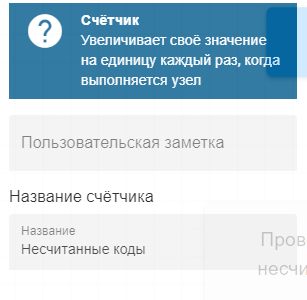

Статистика ETL формируется на основе узлов "Счётчик" в схемах.
Параметры узла:
- Название - строка - значение может быть любым, рекомендуется использовать уникальные названия
Работа узла "Счётчик": каждый вызов счётчик увеличивает своё значение на единицу.
При этом счётчики привязываются к оборудованию, поскольку они создаются в схемах оборудования.
Статистика оборудования
Устройство Контроллер Encode (TCP/IP - Client)
Поддерживаемые модели:
- Inovance AM521 Зона 1
- Inovance AM521 Зона 2
- Inovance Easy320 Зона 1
- Inovance Easy320 Зона 2
Статистические данные:
- Количество срабатываний датчика продукта для камеры
- Количество залипаний датчика продукта для камеры
- Количество триггеров камеры
- Количество сообщений от камеры
- Количество отсутствующих ответов от камеры
- Количество триггеров на камеру при отсутствующем подключении к камере
- Количество разрывов соединений с камерой
- Количество отбракованных продуктов на основе ответов ETL
- Количество отсутствующих решений об отбраковке от ETL
- Количество отключений ETL от ПЛК при запущенном задании
- Количество пропущенных продуктов
- Количество триггеров отбраковщика
- Количество срабатываний датчика факта отбраковки
- Количество ошибок отбраковщика
- Количество залипаний датчика факта отбраковки
- Количество переполнений корзины
- Количество срабатываний датчика корзины
- Количество отключений сигнала готовности линии
Для получения статистики нужно в меню "ПАРАМЕТРЫ" устройства установить параметр "Получать статистику".
Сохранение статистики в БД
Чтобы статистика сохранялась в БД нужно перейти в блок "Станция" раздела "НАСТРОЙКИ" и включить настройку "Сохранять статистику оборудования в БД".
После включения настройки нужно указать интервал сохранения данных в миллисекундах. Минимальное значение 300 мс.
Просмотр статистики
Просмотр статистики оборудования во время выполнения задания
В мониторинге задания возле кнопки "СТОП" располагается выпадающий список оборудования, которое предоставляет статистику.
При выборе нужного устройства открывается отдельное окно со статистическими данными в виде списка счётчиков. Изменение счётчика подсвечивается оранжевым цветом. Подсветку изменений можно отключить.
Просмотр статистики, сохранённой в БД
Просмотреть статистику оборудования можно во вкладке "СТАТИСТИКА ОБОРУДОВАНИЯ" в меню информации о задании.
Если в настройках не включено сохранение статистики в БД, то будет указано "Нет данных".
Если в настройках включено сохранение статистики в БД, то будут выведены счётчики, сгруппированные по оборудованию.
Стоит учитывать:
- значения счётчиков суммируются за все сессии задания
- если счётчик был удалён, то в статистике информация о нём останется
- добавленные счётчики позже, так же выводятся
- статистика привязывается к оборудованию, поэтому если какое-то оборудование будет удалено, то и статистика по нему будет удалена
