Пример использования счётчика и события

Описание кейса

Камера считывает коды. Необходимо, чтобы при получении 5-ти сообщений NoRead подряд от камеры, отправлять команду на ПЛК об остановке линии (включение аварии).

Оборудование

камера со схемой сериализации
виртуальное устройство на запуск задания для регистрации события
ПЛК

Схема камеры

Необходимо использовать узел "Счётчик".

Выход "Ошибка" узла "Проверка наличия несчитанных кодов" соединить со входом узла "Счётчик".

Счётчик будет называться "Счётчик несчитанных кодов".

example_using_counter_event_nodes_1

Создание условия проверки

В схему Виртуального оборудования нужно добавить узел "Событие".

Параметры узла:

Название: "Получено 5 NoRead подряд"
Код: 216

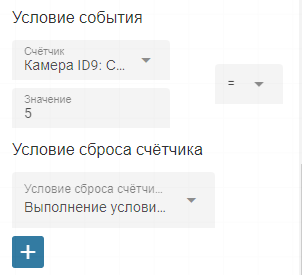

Условие:
- Счётчик: Счётчик несчитанных кодов
- Значение: 5
- Оператор сравнения: =
Условие сброса счётчика:
- Выполнение условия события

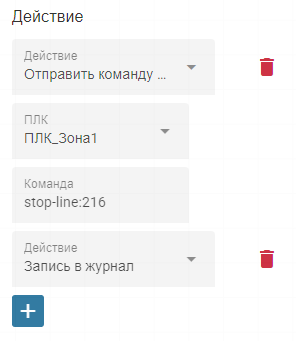

Действие:
- Отправить команду на контроллер ENCODE:
  - ПЛК
  - Команда: stop-line:216, где 216 – код события
- Запись в журнал

example_using_counter_event_nodes_2

example_using_counter_event_nodes_3

example_using_counter_event_nodes_4

example_using_counter_event_nodes_5

Во время выполнения

Когда камера пришлёт 5 раз подряд строку NoRead, то выполниться условие события, и в журнале задания, выведется сообщение.

example_using_counter_event_nodes_7

Т.к. в действиях указано отправить команду на ПЛК об остановке линии, и в этой команде указан код события, то ПЛК вернёт этот код и включит сигнал аварии. Об этом выводятся уведомления.

example_using_counter_event_nodes_8

example_using_counter_event_nodes_6

При сбросе аварии выводится следующее уведомление.

example_using_counter_event_nodes_9
